Qué es el soporte en impresión 3D y cuándo es necesario usarlo

La impresión 3D es una tecnología fascinante que permite dar vida a diseños digitales. Sin embargo, no todos los diseños son compatibles directamente con el proceso de impresión. A veces, ciertas partes del modelo necesitan una ayuda temporal para ser construidas correctamente, y ahí es donde entran en juego las estructuras de soporte.

Estas estructuras de soporte son como andamios temporales que mantienen secciones sobresalientes o voladizos durante la impresión. Sin ellas, la impresión podría colapsar bajo su propio peso antes de completarse, resultando en fallos y desperdicio de material. Entender cuándo y cómo utilizar los soportes es crucial para obtener resultados de alta calidad y evitar frustraciones.

¿Qué son los soportes en la impresión 3D?

Los soportes, en esencia, son materiales que se imprimen junto con el modelo principal para sostener partes que no tienen una base directa durante la construcción en capas. Estos materiales se adhieren al modelo en áreas estratégicas y se eliminan posteriormente. La finalidad principal es permitir la creación de geometrías complejas que serían imposibles de imprimir directamente.

Existen diferentes tipos de materiales que se pueden usar para crear soportes, desde el mismo filamento que el modelo hasta materiales solubles en agua o soluciones específicas. La elección del material dependerá del tipo de impresora, el material del modelo y la complejidad del diseño. Utilizar el material adecuado facilita la limpieza de los soportes al final del proceso.

Es importante considerar la densidad de los soportes, ya que una densidad mayor proporciona más soporte, pero también implica más material y un tiempo de impresión más largo. Encontrar el equilibrio adecuado es vital para optimizar el proceso de impresión.

Identificando cuándo son necesarios los soportes

La regla general es que cualquier parte de tu modelo que sobresalga significativamente de la base o de superficies adyacentes necesitará soporte. Piensa en aleros, puentes, voladizos o huecos donde las capas no tengan donde apoyarse durante la construcción. Un ángulo de saliente superior a 45 grados generalmente requiere soporte, aunque esto puede variar dependiendo del material y la impresora.

Para identificar la necesidad de soportes, puedes utilizar un software de laminado (slicer) que generalmente ofrece una función de análisis de soportes. Este análisis visualiza las áreas del modelo que requieren soporte, generalmente marcándolas con un color diferente. Esta herramienta es de gran ayuda para los principiantes.

También es crucial analizar la orientación del modelo en la cama de impresión. A veces, simplemente rotar el modelo puede eliminar la necesidad de soportes o reducir significativamente su cantidad. La orientación óptima puede mejorar la calidad de la impresión y ahorrar tiempo y material.

Tipos de estructuras de soporte

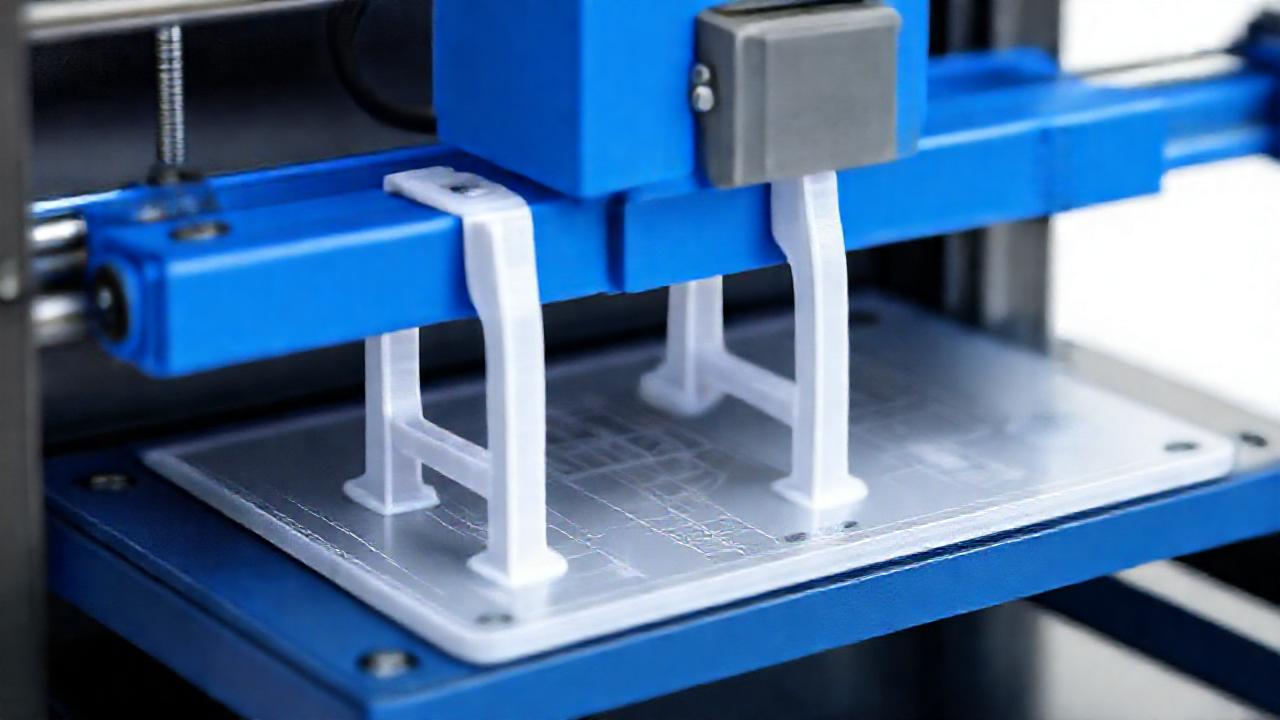

Existen varios tipos de estructuras de soporte, cada una con sus propias ventajas y desventajas. Los soportes lineales son los más comunes y se imprimen como una serie de pilares verticales que conectan el modelo con la cama de impresión. Son fáciles de imprimir y eliminar, pero pueden dejar marcas visibles en la superficie.

Los soportes en árbol, también conocidos como soportes orgánicos, son más complejos pero ofrecen una mayor flexibilidad y minimizan la cantidad de material utilizado. Se asemejan a las ramas de un árbol y se adhieren al modelo en múltiples puntos. Son más difíciles de eliminar, pero suelen dejar menos marcas.

Los soportes solubles, como los hechos con PVA (alcohol polivinílico), son ideales para modelos con geometrías extremadamente complejas. Se disuelven en agua, lo que permite eliminar los soportes sin dañar el modelo. Sin embargo, requieren una impresora con capacidad para utilizar materiales múltiples.

Configuración de los soportes en el software de laminado

La mayoría de los softwares de laminado ofrecen una amplia gama de opciones de configuración para los soportes. Puedes ajustar la densidad, el patrón, el ángulo y la distancia entre los soportes. Experimentar con estas configuraciones te permitirá encontrar la combinación óptima para tu modelo y tu impresora.

Es importante configurar la interfaz entre el soporte y el modelo para facilitar la eliminación. Puedes utilizar una capa de separación o un espacio vacío para evitar que los soportes se adhieran demasiado fuerte al modelo. Una configuración adecuada de la interfaz simplifica la limpieza.

Además, algunos softwares de laminado permiten configurar diferentes tipos de soportes para diferentes áreas del modelo. Esto te permite utilizar soportes más densos en áreas críticas y soportes menos densos en áreas menos sensibles.

Eliminación de los soportes

La eliminación de los soportes puede ser la parte más delicada del proceso de impresión. Utiliza herramientas adecuadas, como alicates, pinzas o un cutter, para evitar dañar el modelo. Comienza retirando los soportes más grandes y fáciles de alcanzar, y luego trabaja en las áreas más pequeñas y delicadas.

Si utilizaste soportes solubles, simplemente sumerge el modelo en agua tibia durante el tiempo recomendado por el fabricante del material. El soporte se disolverá gradualmente, dejando el modelo limpio y sin imperfecciones. Ten en cuenta que algunos materiales son más sensibles a la temperatura del agua.

En algunos casos, puede ser necesario lijar o pulir la superficie del modelo para eliminar cualquier marca o imperfección que haya dejado la eliminación de los soportes. Un buen acabado requiere paciencia y atención al detalle.

Conclusión

El uso de soportes en la impresión 3D es una técnica esencial para crear modelos complejos y desafiantes. Dominar el arte de los soportes implica comprender cuándo son necesarios, qué tipo de soporte utilizar y cómo configurarlos correctamente en el software de laminado. La práctica es fundamental para adquirir experiencia y perfeccionar tus habilidades.

Al dedicar tiempo a aprender sobre los soportes, podrás ampliar las posibilidades de tu impresora 3D y crear diseños que antes eran impensables. Recuerda que la experimentación es clave para encontrar las mejores soluciones para cada proyecto y maximizar la calidad de tus impresiones.
