Cómo ajustar los pasos por milímetro en la impresora 3D

La precisión es fundamental en la impresión 3D, y uno de los parámetros más importantes para alcanzarla es la configuración correcta de los pasos por milímetro (steps/mm) de cada eje. Esta configuración determina cuántos pasos necesita el motor para mover la impresora una distancia específica, generalmente 1 milímetro. Si estos valores son incorrectos, las impresiones resultarán con dimensiones incorrectas, deformaciones o incluso fallos en la impresión.

Ajustar los pasos por milímetro es a menudo necesario después de modificaciones en la impresora, como el cambio de correas, poleas o incluso la actualización de los motores. Sin embargo, también es una práctica recomendada para calibrar con precisión cualquier impresora nueva, asegurando que el modelo impreso coincida con el diseño en el software. Un ajuste fino de este parámetro marca la diferencia entre una impresión funcional y una desperdicio de filamento.

Importancia de los pasos por milímetro

Los pasos por milímetro son críticos para obtener dimensiones precisas en la impresión. Un valor incorrecto hará que la impresora mueva una distancia diferente a la solicitada, lo que resultará en piezas más grandes o más pequeñas de lo esperado. Esta discrepancia puede ser especialmente problemática en piezas que requieren un ajuste preciso, como en aplicaciones mecánicas o electrónicas.

La calibración correcta también afecta la calidad de la superficie de la impresión. Si los pasos por milímetro no están ajustados, la impresora podría generar capas inconsistentes, dejando marcas de extrusión o creando áreas con un acabado rugoso. Ignorar este ajuste puede impactar significativamente la estética y la funcionalidad de la pieza final.

Finalmente, la correcta configuración de los pasos por milímetro contribuye a la durabilidad de la impresora. Forzar los motores a realizar un número incorrecto de pasos puede generar un desgaste prematuro del hardware, especialmente de las correas y los motores paso a paso, reduciendo la vida útil de la máquina.

Métodos para ajustar los pasos por milímetro

Existen diferentes métodos para ajustar los pasos por milímetro. El más común y preciso implica medir físicamente una distancia y ajustar los valores en el firmware de la impresora. Se puede utilizar una regla precisa para medir el movimiento real del eje y compararlo con el movimiento solicitado en el software de control.

Otra opción es utilizar un objeto de dimensiones conocidas (una cubo de 20mm, por ejemplo). Imprimiendo este objeto y midiendo sus dimensiones reales, se puede determinar el error en los pasos por milímetro y realizar el ajuste necesario. Este método es menos preciso que el anterior, pero puede ser útil para ajustes iniciales rápidos.

Finalmente, muchos firmwares (como Marlin o RepRap) ofrecen la función de autocalibración de pasos por milímetro, que automatiza el proceso de medición y ajuste. Sin embargo, es importante verificar los resultados de la autocalibración con mediciones manuales para asegurar la precisión.

Ajuste en el Firmware (Marlin)

En el firmware Marlin, los pasos por milímetro se definen en el archivo Configuration.h. Se deben buscar las líneas que definen DEFAULT_AXIS_STEPS_PER_UNIT, específicamente para los ejes X, Y y Z. El valor predeterminado suele ser 80 para la mayoría de las impresoras, pero puede variar dependiendo del hardware.

Para ajustar el valor, se debe modificar el número según la diferencia observada entre el movimiento solicitado y el movimiento real. Por ejemplo, si la impresora se mueve 21mm en lugar de 20mm al solicitar un movimiento de 20mm, se debe reducir el valor de los pasos por milímetro. Esta modificación debe realizarse con precaución, haciendo pequeños ajustes y verificando los resultados.

Una vez modificados los valores, es crucial guardar el archivo, recompilar el firmware y cargar la nueva versión a la impresora. Después de la carga, es fundamental realizar pruebas de validación para asegurar que los ajustes sean correctos y que la impresora se mueva con la precisión deseada.

Pasos para la calibración práctica

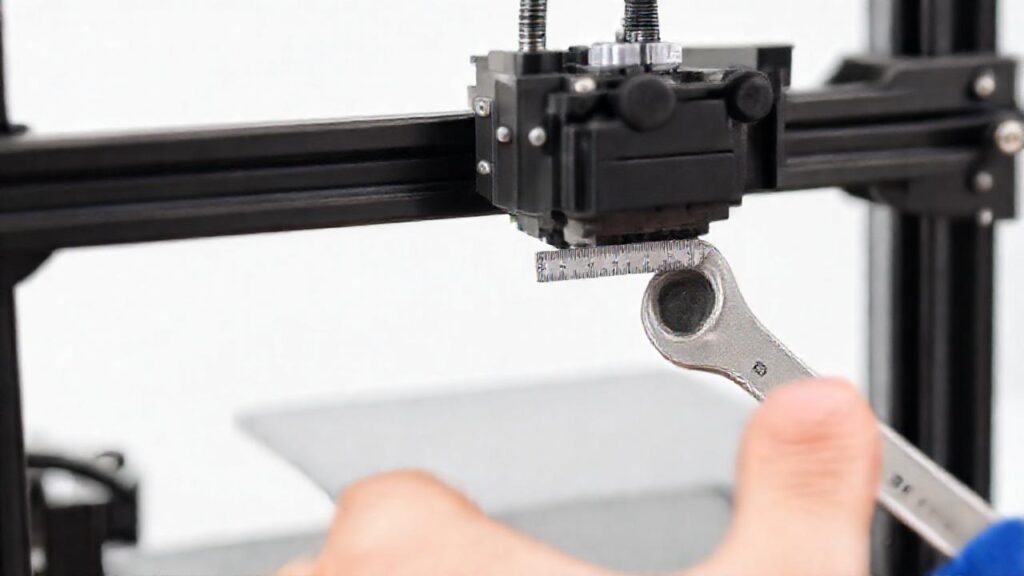

Primero, define una longitud de referencia, por ejemplo, 100 mm, en el eje X. Luego, usa el software de control de la impresora (Pronterface, OctoPrint, etc.) para comandar un movimiento de 100 mm en dicho eje. Utiliza un calibrador digital o una regla precisa para medir la distancia real que recorrió el eje.

Si el eje se movió menos de 100 mm, aumenta los pasos por milímetro. Si se movió más, disminúyelos. La fórmula para ajustar es: Nuevos Pasos/mm = Pasos/mm Actual * (Distancia Real / Distancia Solicitada). Recuerda aplicar esta fórmula para cada eje por separado.

Repite el proceso varias veces, reduciendo el tamaño de los ajustes a medida que te acercas al valor correcto. Es importante ser metódico y preciso en las mediciones para obtener una calibración óptima.

Conclusión

Ajustar los pasos por milímetro es una tarea esencial para cualquier usuario de impresora 3D que busque obtener resultados precisos y de alta calidad. Un ajuste correcto no solo garantiza que las piezas tengan las dimensiones correctas, sino que también mejora la consistencia de la impresión y prolonga la vida útil de la impresora.

Aunque puede parecer un proceso complejo, con la información y las herramientas adecuadas, cualquier usuario puede calibrar con éxito los pasos por milímetro de su impresora. La paciencia y la atención al detalle son clave para lograr una calibración precisa y disfrutar de impresiones 3D de alta calidad.
